Topic 11 - Trace Headers

Executive Summary

Dit document analyseert KPTSTD-879 en formuleert drie voorstellen voor aanpassingen in TOP-KT-011:

Aanleiding: Bevinding van Jan-Wijbrand Kolman (Minddistrict) dat de huidige diagrammen "onjuist of onduidelijk" zijn.

Issue Overzicht

• Issue: KPTSTD-879
• Titel: Topic 11: Bevinding: Documentatie Sequence Diagram gebruik Trace Headers
• Topic: TOP-KT-011 - Logging en tracering
• Huidige versie TOP-KT-011: 1.3.0 (Draft, 10 sept 2025)
• Status: Design Backlog
• Reporter: Kees Graveland
• Assignee: Roland Groen
• Parent: KPTSTD-926 (TOPIC-11: Feedback en verbeteringen doorvoeren)
• Kind van: KPTSTD-954

Achtergrond

Dit issue komt voort uit een bevinding gerapporteerd door Jan-Wijbrand Kolman (Minddistrict) tijdens een TC-meeting.

Oorspronkelijke Feedback (Jan-Wijbrand Kolman)

"Bij deze een markdown file met daarin een sequence diagram in Mermaid-syntax. Dit diagram is dus een weerslag van mijn begrip, aangevuld door Joris, van de bedoeling van de trace headers in Koppeltaal.

Als mijn begrip juist is, mag wat mij betreft het diagram toegevoegd aan de spec. Ik denk dat de twee huidige sequence diagrammen op deze pagina onjuist of in elk geval onduidelijk zijn."

Referentie naar VZVZ Standaard

De VZVZ/Koppeltaal standaard is beschreven in:

• Officiële URL: TOP-KT-011 - Logging en tracing

De specificatie bevat op pagina 5 twee sequence diagrammen voor "Tracing en ketenlogging". Deze diagrammen zijn de "onduidelijke" diagrammen waar Jan-Wijbrand over klaagt.

Analyse Huidige Diagrammen

De huidige spec bevat twee diagrammen die de header propagatie tonen. Problemen:

1. Onduidelijke kleuren/labels - Headers worden met kleurcodes aangeduid (A, B, G, Z) zonder duidelijke legenda
2. Inconsistente X-Trace-Id - In het tweede diagram verandert X-Trace-id naar "A" i.p.v. "Z" te behouden
3. Geen causaliteitsketen zichtbaar - Het is onduidelijk welk request welk ander request triggert

Huidige Situatie in TOP-KT-011

Volgens de huidige specificatie gebruikt Koppeltaal drie headers voor ketenlogging:

Deze headers worden vastgelegd in AuditEvents en maken tracering mogelijk.

Voorgesteld Diagram

Het voorgestelde sequence diagram toont de header propagatie in een typisch scenario:

Actoren

• EPD (EPD Supplier)
• FHIR Store (Koppeltaal-2)
• kt2implementation (Platform Supplier - Koppeltaal implementatie)
• platform (Platform Supplier - Interne platform)

Flow Samenvatting

1. EPD -> FHIR Store: Create Task
   • X-Request-Id: epd100
2. FHIR Store -> EPD: Response
   • X-Request-Id: epd100
   • X-Trace-Id: trace123 (FHIR store start nieuwe trace context)
3. FHIR Store -> kt2implementation: Subscription Notification
   • X-Request-Id: fhir200 (nieuw request)
   • X-Correlation-Id: epd100 (verwijst naar origineel)
   • X-Trace-Id: trace123 (behouden)
4. Vervolgverzoeken (kt2implementation):
   • Alle gebruiken X-Correlation-Id: fhir200 (verwijst naar de notification)
   • Alle behouden X-Trace-Id: trace123
   • Elk krijgt eigen X-Request-Id (md300, md301, md302, md303)

Belangrijke Observaties uit het Originele Diagram

1. X-Trace-Id blijft constant door de hele keten (trace123)
2. X-Correlation-Id verwijst steeds naar de notification - In het diagram hebben alle vervolgverzoeken X-Correlation-Id: fhir200. Dit is de X-Request-Id van de notification, niet van het direct triggerende request.
3. X-Request-Id is uniek per request
4. FHIR Store start de trace context (genereert X-Trace-Id)

Probleem: Door alle X-Correlation-Ids naar dezelfde notification te laten verwijzen (fhir200), gaat de causale/volgordelijke relatie verloren. Op basis van de AuditEvents kan dan niet gereconstrueerd worden welk request welk ander request heeft getriggerd.

Review Punten

Vastgestelde Uitgangspunten

• X-Correlation-Id volgt causaliteit: Verwijst naar het direct triggerende request. Komt een request voort uit de notificatie, gebruik notificatie request-id. Komt het voort uit de taak, gebruik taak request-id.
• X-Trace-Id generatie: MAG nieuwe waarde genereren indien ontbreekt (zie Voorstel 2)
• X-Request-Id in response: Zelfde als in request, tenzij deze ontbreekt, dan nieuwe waarde genereren
• Nieuwe trace starten: Als een systeem zelf een trace start (bijv. batch processing), is dat een eigen trace met nieuwe X-Trace-Id en geen X-Correlation-Id (er is geen bovenliggend request)

Mogelijke Inconsistenties

1. In stap 3 krijgt kt2implementation de notification met X-Correlation-Id: epd100, maar in stap 4+ gebruikt kt2implementation X-Correlation-Id: fhir200. Dit suggereert dat de Correlation-Id altijd verwijst naar het direct triggerende request.

2. De responses bevatten geen X-Correlation-Id (alleen X-Request-Id en X-Trace-Id). Dit lijkt correct - Correlation-Id is alleen relevant voor uitgaande requests.

Feedback op Diagram (Review Roland)

Fout in X-Correlation-Id voor stappen 7 en 11:

Als de regel is dat X-Correlation-Id verwijst naar het direct triggerende request, dan:

Conclusie: De forward-acties (7, 11) zouden de X-Request-Id van hun direct triggerende request (5, 9) als X-Correlation-Id moeten gebruiken.

Fundamentele Vraag: Causaliteit

De juiste X-Correlation-Id hangt af van de causaliteitsketen. Er zijn twee mogelijke interpretaties:

Scenario A: Parallelle triggering door notification

Notification (3)
    |-- triggert direct -> Task ophalen (5)
    |-- triggert direct -> Patient ophalen (9)
    +-- triggert direct -> ActivityDefinition ophalen (13)

Dan is X-Correlation-Id: fhir200 voor stappen 5, 9 en 13 correct

Scenario B: Sequentiële/causale triggering (met parallelle takken)

Notification (3)
    +-- triggert -> Task ophalen (5)
                       +-- Task bevat Patient referentie
                       |   +-- triggert -> Patient ophalen (9)
                       +-- Task bevat ActivityDefinition referentie
                           +-- triggert -> ActivityDefinition ophalen (parallel met Patient)

Dan zou stap 9 X-Correlation-Id: md300 moeten hebben (de Task request, niet de notification).

Analyse: In de praktijk is scenario B waarschijnlijker: je weet pas welke Patient en ActivityDefinition je moet ophalen nadat je de Task hebt ontvangen (de referenties zitten in de Task). Dit betekent dat de causaliteit sequentieel is vanuit de notification, maar parallel vanuit de Task response - zowel Patient als ActivityDefinition worden getriggerd door dezelfde Task fetch en hebben daarom beide X-Correlation-Id: md300.

Aanbeveling: Het diagram moet expliciet maken wat de causaliteitsketen is, en de X-Correlation-Id moet deze causaliteit correct reflecteren.

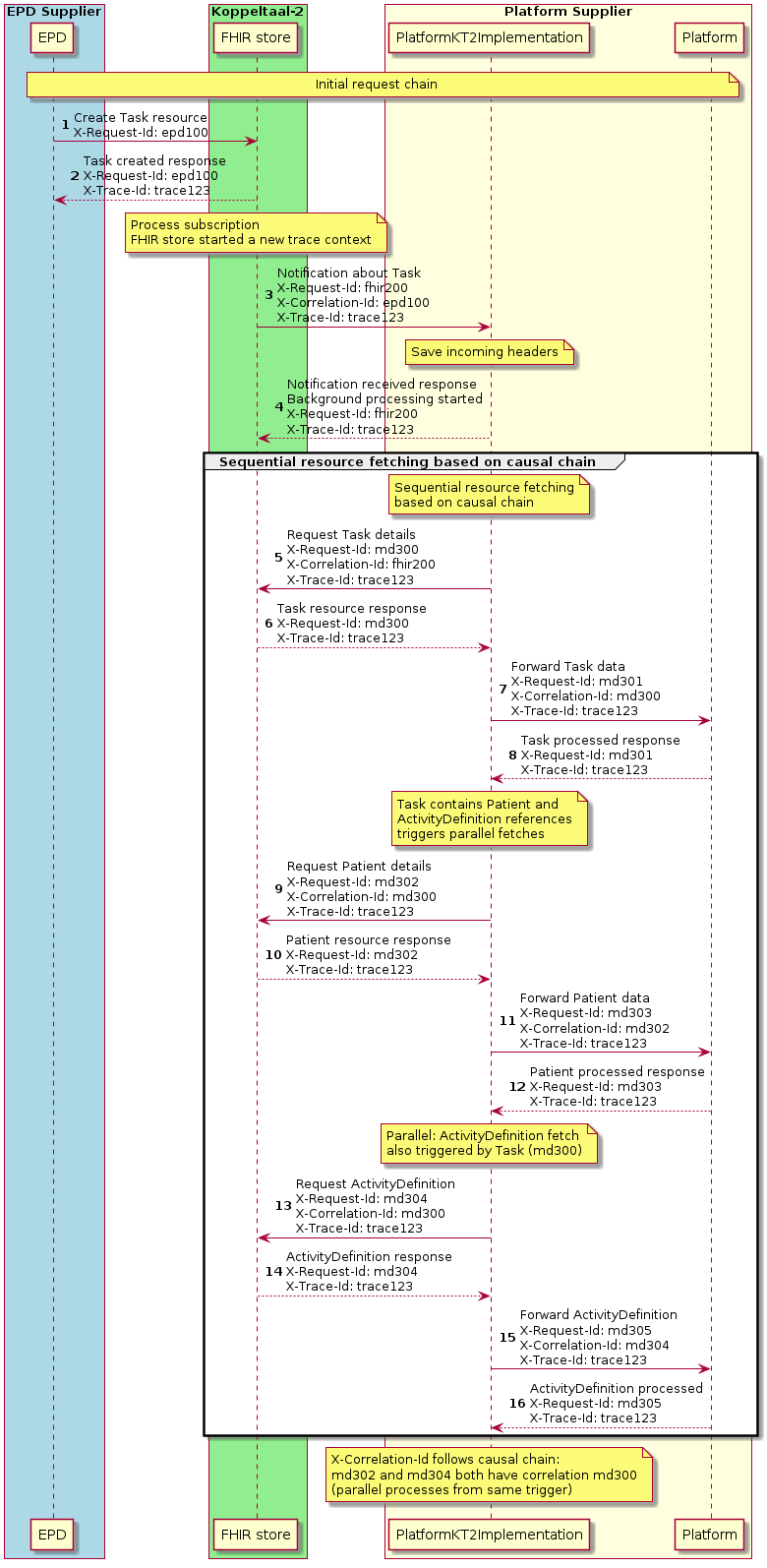

Gecorrigeerd Diagram (Scenario B: Sequentiële Causaliteit)

Wijzigingen t.o.v. Origineel

Causaliteitsketen

epd100 (EPD request)
    +-- fhir200 (Notification)
            +-- md300 (Task fetch)
                    |-- md301 (Forward Task)
                    |-- md302 (Patient fetch, want Patient ref in Task)
                    |       +-- md303 (Forward Patient)
                    +-- md304 (ActivityDefinition fetch, want ActivityDefinition ref in Task)
                            +-- md305 (Forward ActivityDefinition)

Let op: md302 (Patient fetch) en md304 (ActivityDefinition fetch) hebben beide X-Correlation-Id: md300 omdat ze parallel worden getriggerd door dezelfde Task response. Dit toont aan dat een causale hiërarchie ook parallelle processen kan bevatten.

Voorstellen voor Aanpassingen TOP-KT-011

Op basis van de analyse van het voorgestelde diagram (KPTSTD-879) en de huidige spec worden de volgende aanpassingen voorgesteld.

Voorstel 1: X-Correlation-Id Volgt Causaliteit

Uitgangspunt: X-Correlation-Id verwijst naar het direct triggerende request (causale keten), niet naar de "root trigger" of het originele EPD request.

Waarom causaliteit? De X-Correlation-Id wordt gebruikt om de sequentie te volgen. Door te verwijzen naar het direct triggerende request (in plaats van een vaste "root") kan op basis van de AuditEvents de volgorde in de tijd correct gereconstrueerd worden. Elk AuditEvent bevat:

• Zijn eigen X-Request-Id
• De X-Correlation-Id die verwijst naar het voorgaande request

Door deze keten te volgen kan de volledige causale flow worden afgeleid.

Regel:

• Komt een request voort uit de notificatie, gebruik notificatie X-Request-Id
• Komt een request voort uit de taak (die voortkomt uit de notificatie), gebruik taak X-Request-Id
• Komt een request voort uit een resource fetch, gebruik die fetch X-Request-Id

Impact op diagram:

Huidige tekst X-Correlation-Id

De waarde van dit veld is globaal uniek en heeft een string waarde. Om globaal
uniek te zijn wordt aangeraden een uuid v4 te gebruiken.

Deze waarde is typisch het X-Request-Id van het originele request indien er
sprake is van een asynchroon request of notificatie. Verder niet gevuld.

Indien ontbreekt: leeg laten

Implementatie uitvoerder: leeg laten indien er geen bovenliggend request is,
vullen met X-Request-Id van het bovenliggend request.

Implementatie ontvanger: loggen in het AuditEvent indien van toepassing,
teruggeven in het HTTP response indien de X-Request-Id gevuld is met aan
andere waarde dan in het request is meegegeven.

Mapping op AuditEvent: extension.correlation-id

Voorgestelde tekst X-Correlation-Id

De waarde van dit veld is globaal uniek en heeft een string waarde. Om globaal
uniek te zijn wordt aangeraden een uuid v4 te gebruiken.

De X-Correlation-Id verwijst naar de X-Request-Id van het **direct triggerende
request**. Dit is het request dat causaal verantwoordelijk is voor het huidige
request. Voorbeelden:

- Een request dat voortkomt uit een **notification** gebruikt de X-Request-Id
  van die notification als X-Correlation-Id
- Een request dat voortkomt uit de **verwerking van een resource** (bijv. een
  Patient ophalen omdat de Task een Patient referentie bevat) gebruikt de
  X-Request-Id van het resource-fetch request als X-Correlation-Id
- Een request dat voortkomt uit de **response van een ander request** gebruikt
  de X-Request-Id van dat request als X-Correlation-Id
- **Parallelle requests** die door dezelfde resource response worden getriggerd
  (bijv. zowel Patient als ActivityDefinition ophalen na een Task response)
  gebruiken beide de X-Request-Id van dat resource-fetch request als
  X-Correlation-Id

Indien ontbreekt: leeg laten

Implementatie uitvoerder: leeg laten indien er geen bovenliggend request is,
vullen met X-Request-Id van het **direct triggerende** request.

Implementatie ontvanger: loggen in het AuditEvent indien van toepassing,
teruggeven in het HTTP response indien de X-Request-Id gevuld is met een
andere waarde dan in het request is meegegeven.

Mapping op AuditEvent: extension.correlation-id

Verschil

Voorstel 2: X-Trace-Id Fallback Verwijderen

Probleem: Het gebruiken van X-Request-Id als fallback voor X-Trace-Id is onlogisch:

• X-Request-Id is uniek per request
• X-Trace-Id identificeert een keten van gerelateerde requests
• Door X-Request-Id te hergebruiken vervaagt het onderscheid

Voorstel:

• X-Trace-Id MAG leeg zijn
• X-Trace-Id MAG ingevuld worden met een nieuwe waarde indien deze ontbreekt (nieuwe trace starten)
• X-Trace-Id wordt NIET gevuld met de X-Request-Id

Huidige tekst X-Trace-Id

De waarde van dit veld is globaal uniek en heeft een string waarde. Om globaal
uniek te zijn wordt aangeraden een uuid v4 te gebruiken.

De X-Trace-Id kan in verschillende requests met dezelfde waarde voorkomen om
aan te geven dat deze requests aan elkaar gerelateerd zijn.

Indien de waarde ontbreekt: in het request mag de ontvangende partij deze
vullen met de waarde van de X-Request-Id van het bovenliggende request. Het
veld mag ook leeg gelaten worden.

Implementatie uitvoerder: vullen met de X-Trace-Id waarde van het
bovenliggende request, of eventueel met de waarde van de X-Request-Id als het
bovenliggende request geen waarde voor de X-Trace-Id heeft ingevuld.

Implementatie ontvanger: opslaan indien er andere requests uit voorkomen,
vullen met X-Request-Id indien de X-Trace-Id ontbreekt of leeglaten. Loggen
in het AuditEvent indien van toepassing.

Mapping op AuditEvent: extension.trace-id

Voorgestelde tekst X-Trace-Id

De waarde van dit veld is globaal uniek en heeft een string waarde. Om globaal
uniek te zijn wordt aangeraden een uuid v4 te gebruiken.

De X-Trace-Id kan in verschillende requests met dezelfde waarde voorkomen om
aan te geven dat deze requests aan elkaar gerelateerd zijn.

Indien de waarde ontbreekt: de ontvangende partij MAG een nieuwe X-Trace-Id
genereren om een nieuwe trace context te starten. Het veld MAG ook leeg
gelaten worden.

Implementatie uitvoerder: vullen met de X-Trace-Id waarde van het
bovenliggende request indien aanwezig, anders leeg laten.

Implementatie ontvanger: opslaan indien er andere requests uit voorkomen.
Indien de X-Trace-Id ontbreekt MAG een nieuwe waarde gegenereerd worden of
leeg gelaten worden. Loggen in het AuditEvent indien van toepassing.

Mapping op AuditEvent: extension.trace-id

Verschil

Voorstel 3: Sequence Diagram Toevoegen aan Spec

Voorstel: Het sequence diagram (Scenario B - Causale keten) toevoegen aan de TOP-KT-011 Confluence pagina ter vervanging van de huidige onduidelijke diagrammen.

Huidige situatie:

• Twee diagrammen met kleurcodes (A, B, G, Z) zonder duidelijke legenda
• Inconsistente X-Trace-Id propagatie
• Geen zichtbare causaliteitsketen

Na aanpassing:

• Een helder sequence diagram met Mermaid syntax
• Expliciete header waarden per request
• Zichtbare causaliteitsketen in de notities
• Vergelijkingstabel (optioneel: beide scenario's tonen)

Vergelijkingstabel: Huidige vs. Voorgestelde Spec

Te Updaten Secties in TOP-KT-011

1. Sectie "Ketenlogging" (pagina 4-5):
   • Vervangen van de twee onduidelijke diagrammen door het nieuwe sequence diagram
   • Toevoegen van de vergelijkingstabel voor Scenario A vs. B (ter verduidelijking)
2. Sectie "X-Correlation-Id" (pagina 5-6):
   • Toevoegen van definitie "direct triggerende request"
   • Toevoegen van drie concrete voorbeelden
   • Aanpassen van "Implementatie uitvoerder" tekst
3. Sectie "X-Trace-Id" (pagina 6):
   • Verwijderen van "vullen met X-Request-Id" fallback
   • Aanpassen naar "nieuwe waarde OF leeg laten"

Volgende Stappen

Scope: Alleen Confluence wijzigingen (TOP-KT-011), geen FHIR IG profielaanpassingen.

Bijlagen

Bijlage A: Causaliteitsketen Voorbeeld

epd100 (EPD request - Create Task)
    |
    +-- fhir200 (FHIR Store Notification)
            |
            +-- md300 (Task fetch - correlation: fhir200)
                    |
                    |-- md301 (Forward Task - correlation: md300)
                    |
                    |-- md302 (Patient fetch - correlation: md300, want Patient ref in Task)
                    |       |
                    |       +-- md303 (Forward Patient - correlation: md302)
                    |
                       +-- md304 (ActivityDefinition fetch - correlation: md300, want ActivityDefinition ref in Task)
                            |
                            +-- md305 (Forward ActivityDefinition - correlation: md304)

Parallelle processen: md302 en md304 hebben dezelfde correlation: md300 omdat beide worden getriggerd door de Task response. Ze kunnen parallel uitgevoerd worden, maar delen dezelfde causale oorsprong (de Task fetch).

Bijlage B: Nieuwe Trace Scenario

Wanneer een systeem zelf een trace start (bijv. batch processing, scheduled job):

batch001 (Batch processing start)
    |   X-Request-Id: batch001
    |   X-Correlation-Id: <leeg>
    |   X-Trace-Id: <nieuwe trace>
    |
    |-- proc001 (Process item 1)
    |   X-Request-Id: proc001
    |   X-Correlation-Id: batch001
    |   X-Trace-Id: <zelfde trace>
    |
    +-- proc002 (Process item 2)
        X-Request-Id: proc002
        X-Correlation-Id: batch001
        X-Trace-Id: <zelfde trace>

Laatste update: 2026-01-26
